MAC電磁閥 100系列直動式小三通閥。接口1/8“~1/4”，MAC經典系列，應用廣泛。

MAC獨有的短行程線圈，平衡式閥芯和強有力的復位彈簧。平衡式結構，一閥六用。聯接方式：管式聯接、串連聯接、板式聯接。

有本質防爆閥。

選型舉例需訂：普通三通電磁閥。接口螺紋：1/4“BSPP，電壓/功率：24V DG/6.0w，直接出線式。

正確型號：117B-501BA需訂：普通三通電磁閥。接口螺紋：1/4”BSPP，電壓/功率：24V DC/2.5W，直接出線式。

1號187B-591BA 接件M-01001-01P

MAC電磁閥的技術參數：

流體介質：壓縮空氣、中性氣體

壓力范圍：真空~10bar（vacuum~150psi）

潤滑要求：不需要，如需要請用油霧器專用油。

過濾要求：40 u m

環境溫度：-18℃~60℃

有效通徑：2.0mm

流量（Cv值）：（P=6bar，Ap=1bar時）Cvo。18

線圈：A級絕緣，可長期通電?？商峁〧級絕緣線圈。

電壓允差：額定電壓的-15%~+10%

響應時間：（DC24V，8。5W時）通電響應時間7ms斷電響應時間2。0ms?？商峁└祉憫?yīng)速度

泄漏量：<50cm3/min

線圈功率：1.0~17.11

MAC電磁閥的常見故障：
電磁閥是由電磁線圈和磁芯組成，是包含一個或幾個孔的閥體。當線圈通電或斷電時，磁芯的運轉將導致流體通過閥體或被切斷，以達到改變流體方向的目的。電磁閥的電磁部件由固定鐵芯、動鐵芯、線圈等部件組成;閥體部分由滑閥芯、滑閥套、彈簧底座等組成。電磁線圈被直接安裝在閥體上，閥體被封閉在密封管中，構成一個簡潔、緊湊的組合。我們在生產中常用的電磁閥有二位三通、二位四通、二位五通等。這里先說說二位的含義：對于電磁閥來說就是帶電和失電，對于所控制的閥門來說就是開和關。

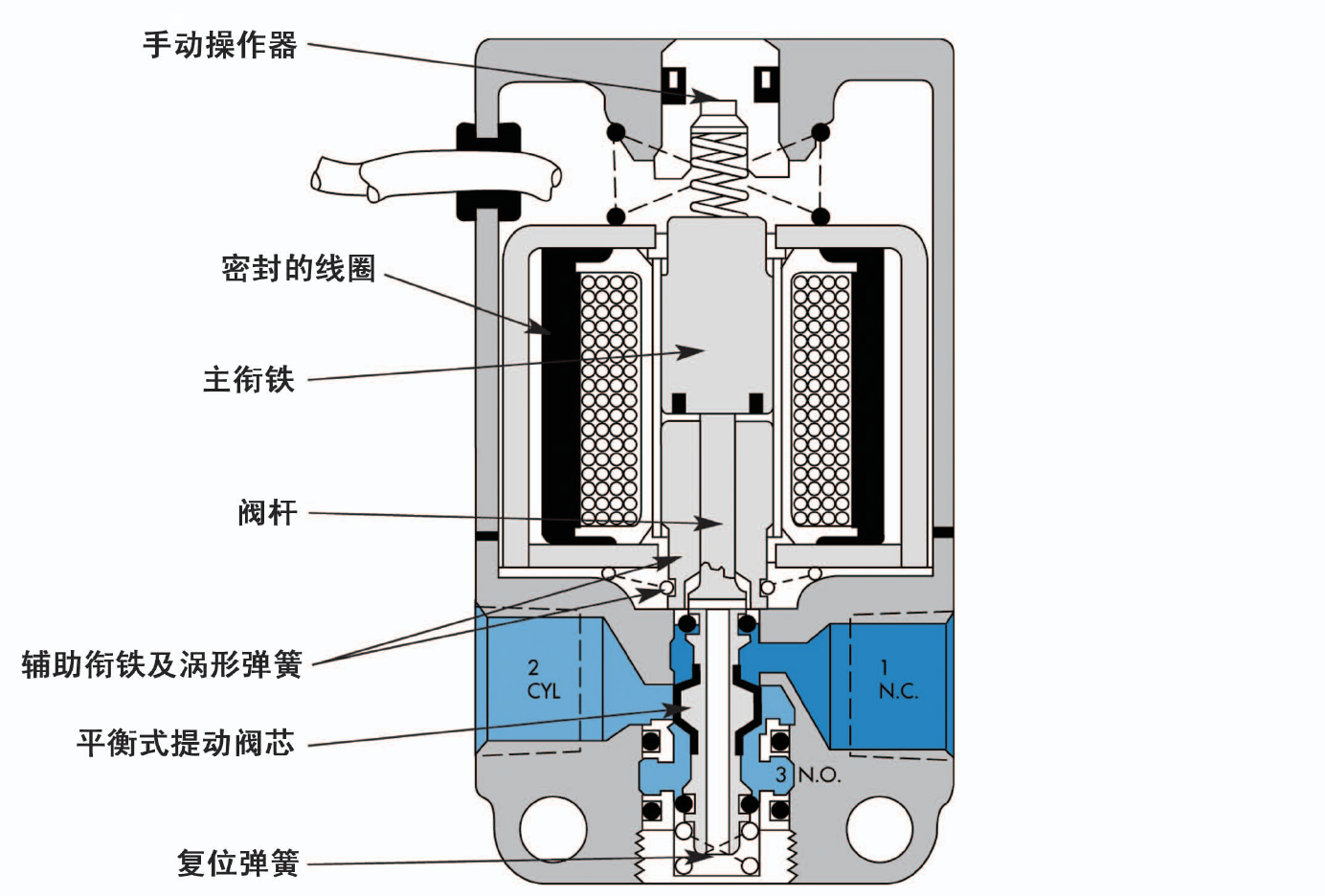

MAC電磁閥100系列產品結構圖：
