SICK絕對型旋轉編碼器的安裝
- 2018-01-22 09:30:00
- 維特銳李海燕 原創
- 2654
SICK成立于1946年，公司名稱取自于公司創始人歐文·西克博士（Dr. Erwin Sick）的姓氏，總公司位于德國西南部的瓦爾德基爾希市（Waldkirch）。包括工廠自動化、工業安全系統以及自動化識別類產品。為自動化系統提供制造生產過程控制和質量保證，是各類非接觸傳感器、編碼器和通道測量系統所承擔的最重要任務。

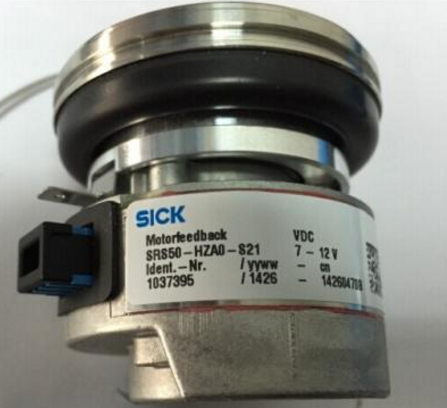

SICK絕對型旋轉編碼器的機械安裝：
絕對型旋轉編碼器的機械安裝有高速端安裝、低速端安裝、輔助機械裝置安裝等多種形式。高速端安裝：安裝于動力馬達轉軸端（或齒輪連接），此方法優點是分辨率高，由于多圈編碼器有4096圈，馬達轉動圈數在此量程范圍內，可充分用足量程而提高分辨率，缺點是運動物體通過減速齒輪后，來回程有齒輪間隙誤差，一般用于單向高精度控制定位，例如軋鋼的輥縫控制。另外編碼器直接安裝于高速端，馬達抖動須較小，不然易損壞編碼器。
低速端安裝：安裝于減速齒輪后，如卷揚鋼絲繩卷筒的軸端或最后一節減速齒輪軸端，此方法已無齒輪來回程間隙，測量較直接，精度較高，此方法一般測量長距離定位，例如各種提升設備，送料小車定位等。
常用的有齒輪齒條、鏈條皮帶、摩擦轉輪、收繩機械等。
旋轉編碼器是一種光電式旋轉測量裝置，它將被測的角位移直接轉換成數字信號（高速脈沖信號）。
編碼器如以信號原理來分，有增量型編碼器，絕對型編碼器。
我們通常用的是增量型編碼器，可將旋轉編碼器的輸出脈沖信號直接輸入給PLC，利用PLC的高速計數器對其脈沖信號進行計數，以獲得測量結果。不同型號的旋轉編碼器，其輸出脈沖的相數也不同，有的旋轉編碼器輸出A、B、Z三相脈沖，有的只有A、B相兩相，最簡單的只有A相。
編碼器-----------PLC
A-----------------X0
B-----------------X1
Z------------------X2
+24V------------+24V
COM------------- -24V-----------COM
SICK編碼器型號如下：
VFS60E-BHCJ02048 1068023
VFS60A-BHPJ01024 1061134
VFS60A-BEPK01024 1036748
VFS60A-BHPK01024 1036747
VFS60B-TGCK01024 1036560
VFS60E-T5AJ01024 1036129
VFS60E-T7EJ01024 1036153
VFS60E-T4AK02048 1036093
VFS60E-T4CK01024 1036094
VFS60E-T4AK01024 1036092
VFS60E-T4CK02048 1036095
VFS60E-T4EK01024 1036096
VFS60E-T5AK02048 1036121
VFS60E-T4EK02048 1036097
VFS60E-T5CK01024 1036100
VFS60E-T5AK01024 1036098
VFS60E-T5CK02048 1036101
VFS60E-T5EK01024 1036102
VFS60E-T5EK02048 1036103
VFS60E-T7AK01024 1036104
VFS60E-T7AK02048 1036105
VFS60E-T7CK02048 1036107
VFS60E-T7EK01024 1036108
VFS60E-T7CK01024 1036106
